NK150 архив - Программируемый 8-канальный исполнительный блок (снят с

производства)

8-канальным коммутатор, управляемый с помощью компьютера, предназначен для включения/выключения
различных электроприборов, например, ламп, двигателей и т. п. Прилагаемые программные средства
обеспечивают пользователю возможность самостоятельно программировать включение/выключение 8-ми
независимых каналов на много дней вперед. Также он позволяет создавать программы для эффектного
освещения помещений и светового оформления дискотек. Для работы устройства подходит любой PC
совместимый компьютер, начиная с 286 модели. Модуль подключается к компьютеру через принтерный LPT порт.
Дискета с программным обеспечением 3,5" входит в комплект набора. Нагрузка до 3 А на канал. Размеры
печатной платы 110х70 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы пассивных компонентов и установите их в соответствии с монтажной схемой;
- аккуратно впаяйте панельки для микросхем на печатной плате;
- изготовьте восьмижильный соединительный кабель, использую входящий в набор разъем;
- установить перемычки между контактами 11-23-24-25;
- вставьте микросхемы в панельки;
- проверьте правильность монтажа;
- подключите стабилизированный источник питания согласно принципиальной схеме;
- включите питание.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Для питания устройства рекомендуется использовать сетевой адаптер, обеспечивающий выходное напряжение
постоянного тока 12 В / 0,8 А.
Вы можете выбрать корпус для коммутатора (рекомендуемый -

BOX-G010

), а также другие устройства

компьютерной

периферии

Мастер КИТ

Тел.: (495) 234-77-66
http://www.masterkit.ru/

Категория

Компьютерная периферия

Сложность

Средние

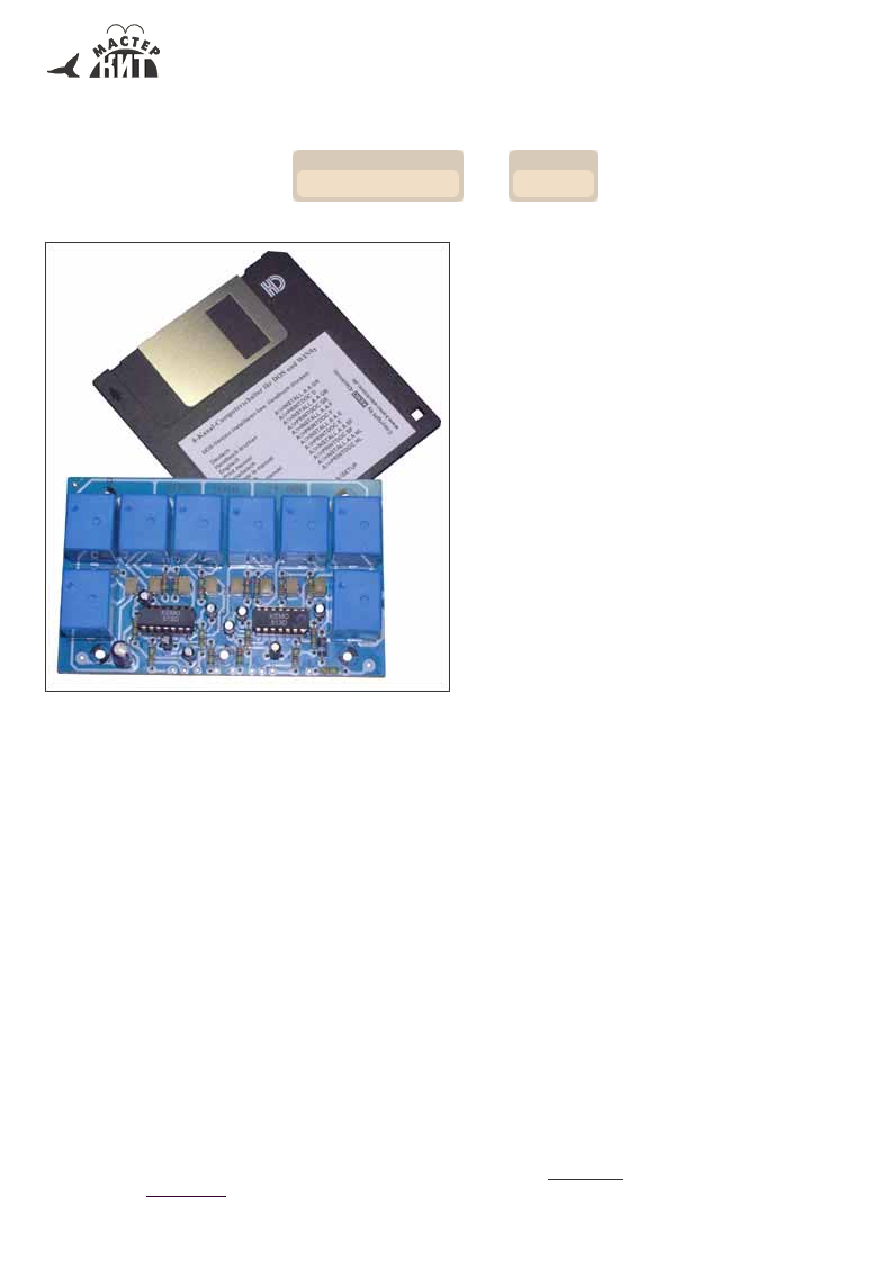

Общий вид набора

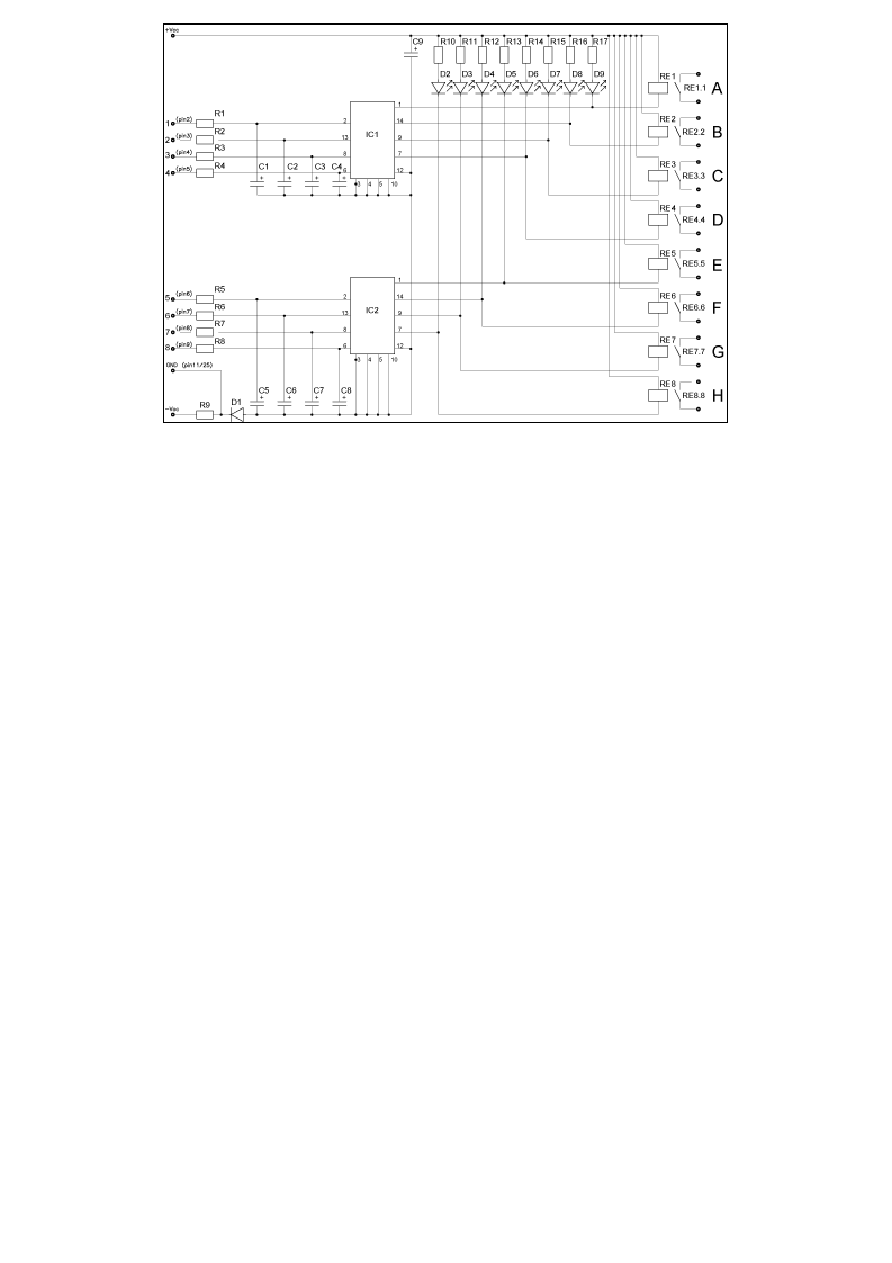

Схема
